Network Topology
Mapas interativos, visão por grupo de hosts, sobreposição de problemas, weathermap e geo — para todo o seu frontend do Zabbix.
network_topology · Módulo de frontend Zabbix 7.0 LTS + 7.4 · AGPL-3.0
Seus hosts do Zabbix como um mapa de topologia interativo.
Um módulo de frontend que desenha hosts, problemas, tráfego e causa raiz como um mapa — dentro do próprio Zabbix, sem servidor extra. Grafo de forças, wallboard, tabela e geo a partir dos mesmos dados.
version5.4.0
zabbix7.0 LTS + 7.4
licenseAGPL-3.0
i18nDE · EN
$ git clone https://github.com/linuser/zabbix-network-topology.git network_topology Cloning into 'network_topology'... done. $ sudo systemctl reload php8.3-fpm ✓ Módulo detectado — habilite em Administration → Modules
Technical
Management
Table
Geo
Health
Stats
LLDP-Q
01Quatro visões, uma topologia
Troque de visão sem sair do mapa — os mesmos dados, seja qual for a situação. Tudo é renderizado no frontend do Zabbix.
Technical graph
Grafo de forças com anéis de severidade e segmentos de métricas. LLDP/CDP descobre os links.
Management wallboard
Blocos por tipo de dispositivo — firewall, switch, servidor, storage. Para a tela do NOC.
Table pivot
Lista de hosts estilo Nagios ou pivot: hosts × itens, p.ex. todos os discos de um grupo.
Geo leaflet
Localizações no mapa, GPS do inventário do host. Para infraestrutura distribuída.
02Como fica de verdade

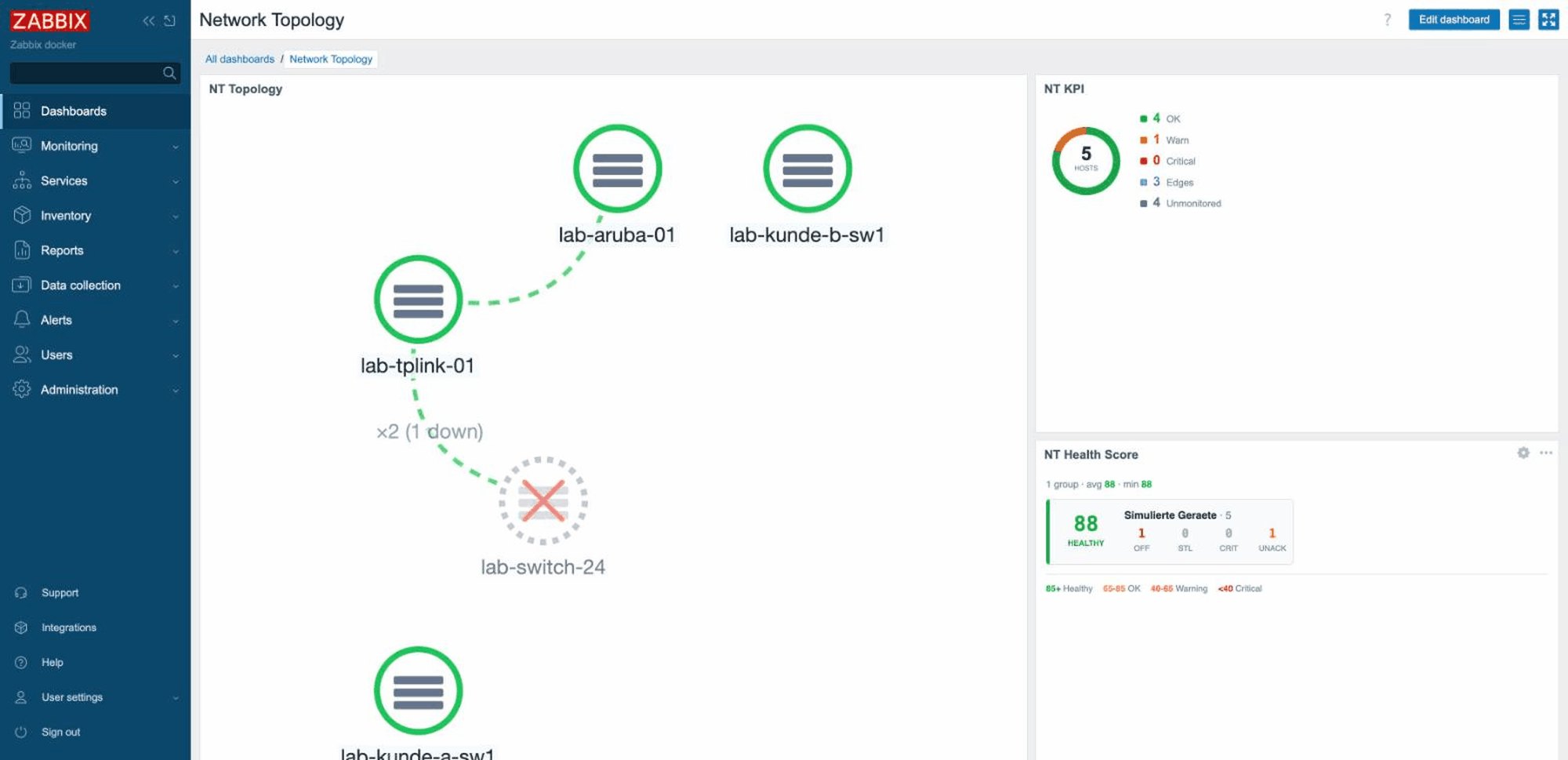

Capturas de tela da demo pública (demo.zabfox.de) — dados reais, todas as visões e widgets. Clique para ver em tamanho real.
03O que mais tem nele
+
WeathermapUtilização do link como cor da aresta — medida por porta (LLDP/SNMP).
+

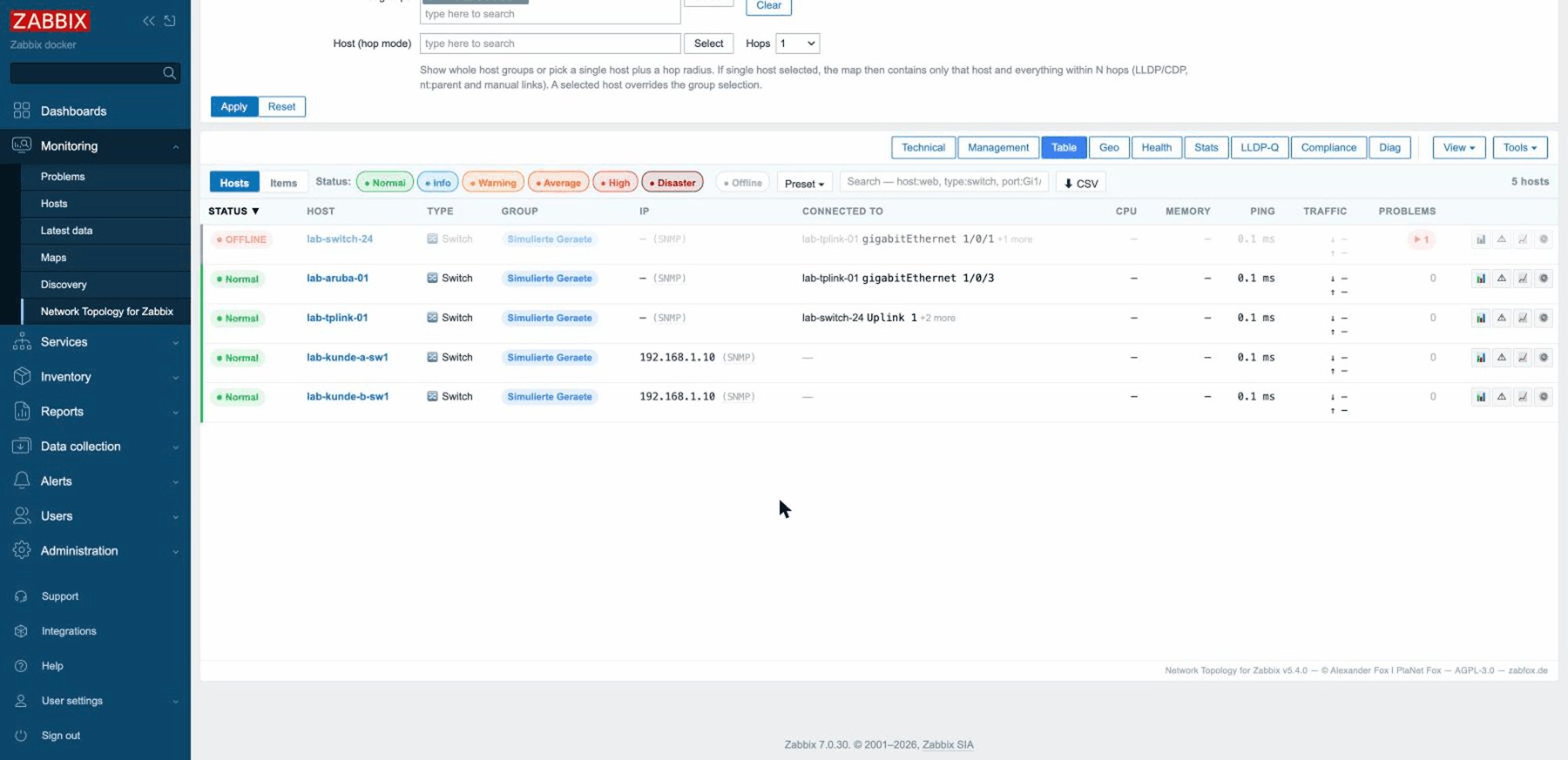

Port-zu-PortAmbas as pontas com nomes reais de porta (Gi1/0/24, não 24), weathermap medido por link — a normalização traz medições também para o outro lado.
+

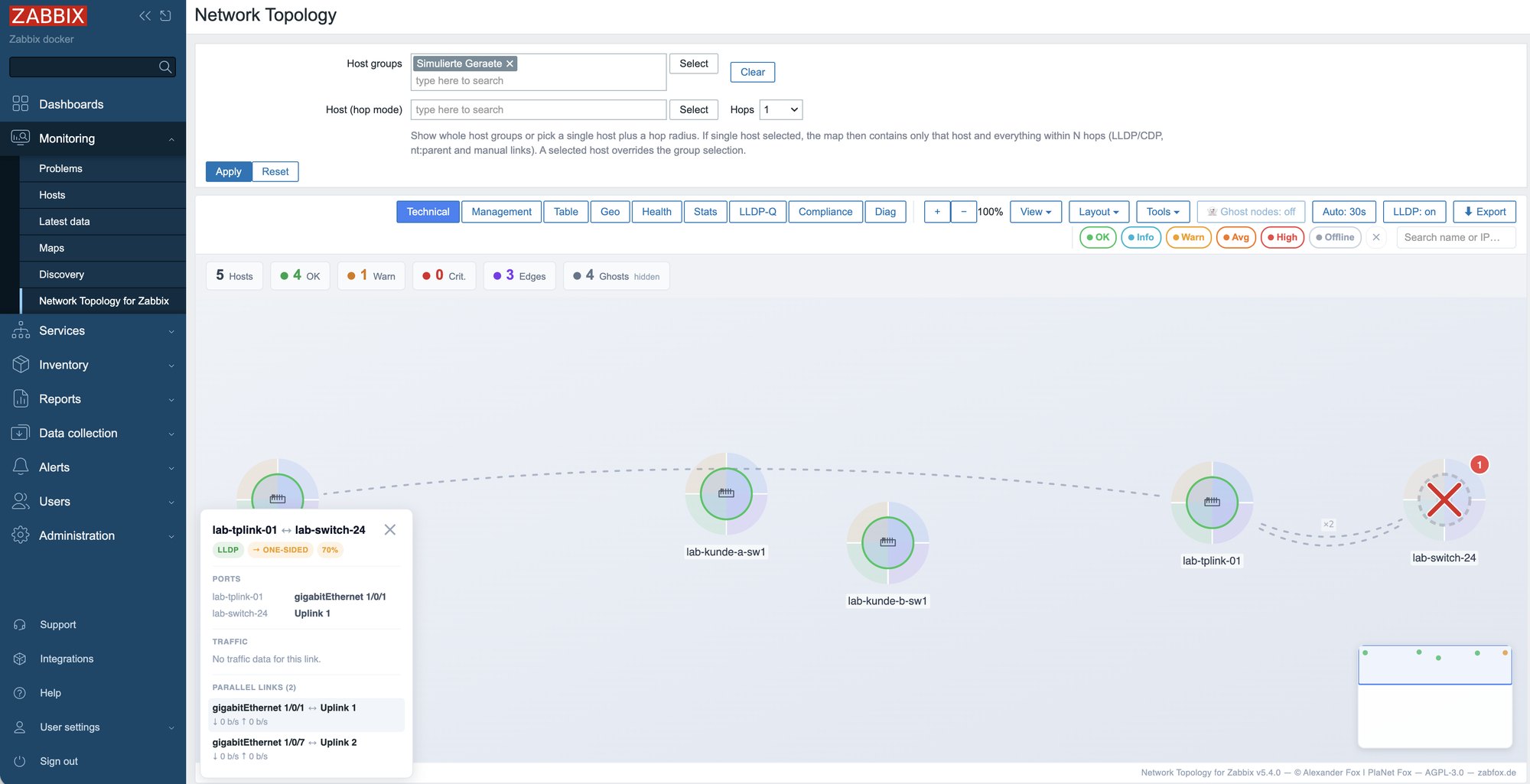

Kanten-DetailClique em um link: as duas portas, utilização, erros e descartes na porta em vez de como total do host.
+
Umgesteckte KabelOs links envelhecem em vez de sumir — o que mudou desde ontem é sinalizado.
+
Confidence-ScoreCada aresta LLDP/CDP diz o quão certa é sua correspondência. Um palpite já não parece uma medição.
+
What-if-SimulationSimule uma falha: conta quais hosts ficam isolados.
+
Kapazitäts-ForecastPrevisão de tendência por host e grupo de hosts.
+
History-SliderStatus do trigger em qualquer momento (1h/24h/7d).
+
Health-ScoreStatus agregado por grupo de hosts.
+
Wartung aus der KarteJanelas de manutenção direto no nó.
+
LLDP / CDP DiscoveryLinks descobertos automaticamente a partir dos dados de vizinhança.
+
UniFi-UplinkTopologia UniFi via uplink.id — visão do controlador, mesmo sem LLDP/CDP.
+
Ghost-KnotenVizinhos LLDP/CDP não monitorados exibidos como nós fantasma.
+
Custom-Tagsnt:icon · nt:label · nt:note · nt:link no host.
+
Wallboard-ModusTela cheia + atualização automática para a tela do NOC.
+
Folgt deinem ThemeClaro ou escuro, como o seu Zabbix. Sem interruptor próprio, nada para configurar.
04Quando pega fogo, você vê onde — na hora.
Um trigger de desastre deixa o anel vermelho. A análise de causa raiz aponta a origem e o que falha atrás dela; a simulação what-if mostra, de antemão, quais hosts uma falha isolaria. E a manutenção você define direto no mapa.
Saídas de exemplo do módulo
root cause Root cause: 2 cause(s) → 7 downstream outages · 13 problems behind them
what-if Simulation: 1 failed → 4 hosts cut off
maintenance Maintenance created for demo-nas (1h)
05Instalado em dois minutos
Sem ferramentas de build, sem servidor extra. Descompacte, scan directory, habilite.
$ sudo unzip ~/Downloads/network_topology.zip $ sudo chown -R root:root network_topology $ sudo systemctl reload php8.3-fpm # Administration → General → Modules → Scan directory → enable
01DescompactarComo
network_topology em ui/modules/.02Scan directoryAdministration → General → Modules.
03HabilitarHabilite “Network Topology for Zabbix”.
04ComeçarAbra Monitoring → Network Topology.
06Um módulo está no ar. Mais estão a caminho.
O ZabFox começa focado — sem floresta de “em breve”. O que está pronto vem primeiro; o roadmap é rotulado com honestidade.
