Network Topology
● activeversion5.6.0
zabbix7.0 LTS + 7.4 + 8.0
typefrontend
licenseAGPL-3.0
Visualize hosts, grupos de hosts e conexões como um mapa interativo. Problemas, tráfego, saúde e dados geográficos — bem onde você precisa deles.
instalação rápida
# O diretório PRECISA se chamar network_topology cd /usr/share/zabbix/ui/modules sudo unzip ~/Downloads/network_topology.zip sudo chown -R root:root network_topology sudo systemctl reload php8.3-fpm
Technical
Management
Table
Geo
overviewfeaturesinstallationchangelogscreenshots
→
TechnicalGrafo de forças com anéis de severidade e segmentos de métricas.
→
ManagementBlocos de wallboard por tipo de dispositivo.
→

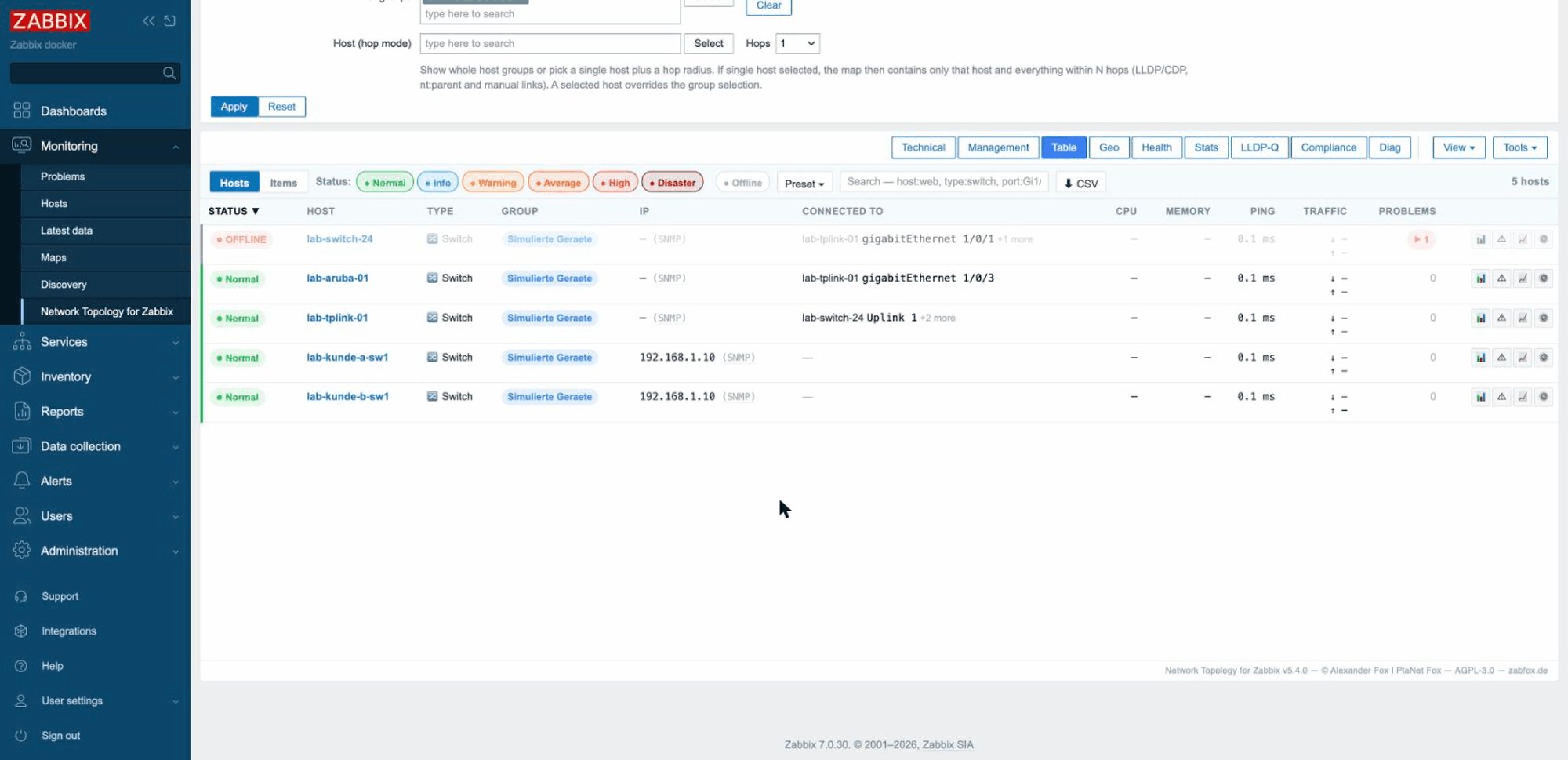

TableLista de hosts & pivot de itens, estilo Nagios.
→
GeoMapa Leaflet a partir do inventário do host.
→
DependenciesMapa de serviços/dependências — o que está sob um serviço.
→
WeathermapUtilização medida por link como cor da aresta.
→
What-if & Root-CauseSimule uma falha, veja os hosts isolados.
→
Analyse-TabsAbas de análise: Health, Stats, qualidade LLDP, Compliance, Diag.
+
Kapazitäts-ForecastPrevisão de tendência por host/grupo.
+
History-SliderStatus em qualquer momento.
+
Health-ScoreAgregado por grupo de hosts.
+
LLDP/CDPDescoberta automática de conexões.
+
UniFi-UplinkVizinhos a partir da visão do controlador UniFi (uplink.id).
+
Port-zu-PortRótulos de porta nas duas pontas, utilização por link.
+
MAC-/IP-FinderDigite um MAC, IP ou IPv6 → switch de acesso e porta. Lê a FDB/ARP do Zabbix, compatível com proxy.
+
Confidence-ScoreCada aresta LLDP/CDP diz o quão certa é sua correspondência. Um palpite já não parece uma medição.
+
Ghost-KnotenVizinhos LLDP/CDP sem host como fantasmas no mapa.
+
Custom-Tagsnt:icon · nt:note · nt:link.
+
Adaptives ThemeClaro ou escuro, como o seu Zabbix — mede as cores e acompanha também o dark-blue do Zabbix 8. Sem interruptor, nada para configurar.
+
Wallboard-ModusTela cheia, atualização automática, minimapa.
Requisitos: Zabbix 7.0 LTS ou 7.4, PHP com php-fpm, acesso de escrita a modules/. Sem ferramentas de build.
1 · hauptmodul
cd /usr/share/zabbix/ui/modules # Zip de release ou git (o diretório PRECISA ter este nome): sudo git clone https://github.com/linuser/zabbix-network-topology.git network_topology sudo chown -R root:root network_topology sudo systemctl reload php8.3-fpm
Recomendado: o ZIP de release — mais enxuto que clonar, sem tools/, tests/ e source maps.
Depois, na interface, habilite Administration → General → Modules → Scan directory. Abra em Monitoring → Network Topology for Zabbix.
v5.6.0
Desfazer/refazer, LLDP sem adivinhação, alerta PoE
Ctrl+Z para o layout; o LLDP lê o chassis-id tipado e o IP de gerência dos vizinhos (menos arestas erradas); o orçamento PoE avisa com cor + sparkline de seis horas. Além de uma revisão de segurança trabalhada.
Ctrl+Z para o layout; o LLDP lê o chassis-id tipado e o IP de gerência dos vizinhos (menos arestas erradas); o orçamento PoE avisa com cor + sparkline de seis horas. Além de uma revisão de segurança trabalhada.
v5.5.94
Visão VLAN
Escolha uma VLAN e veja onde ela passa — dispositivos e links da VLAN em destaque, o resto esmaecido (Q-BRIDGE-MIB).
Escolha uma VLAN e veja onde ela passa — dispositivos e links da VLAN em destaque, o resto esmaecido (Q-BRIDGE-MIB).
v5.5.82
WLAN: APs no mapa + widget

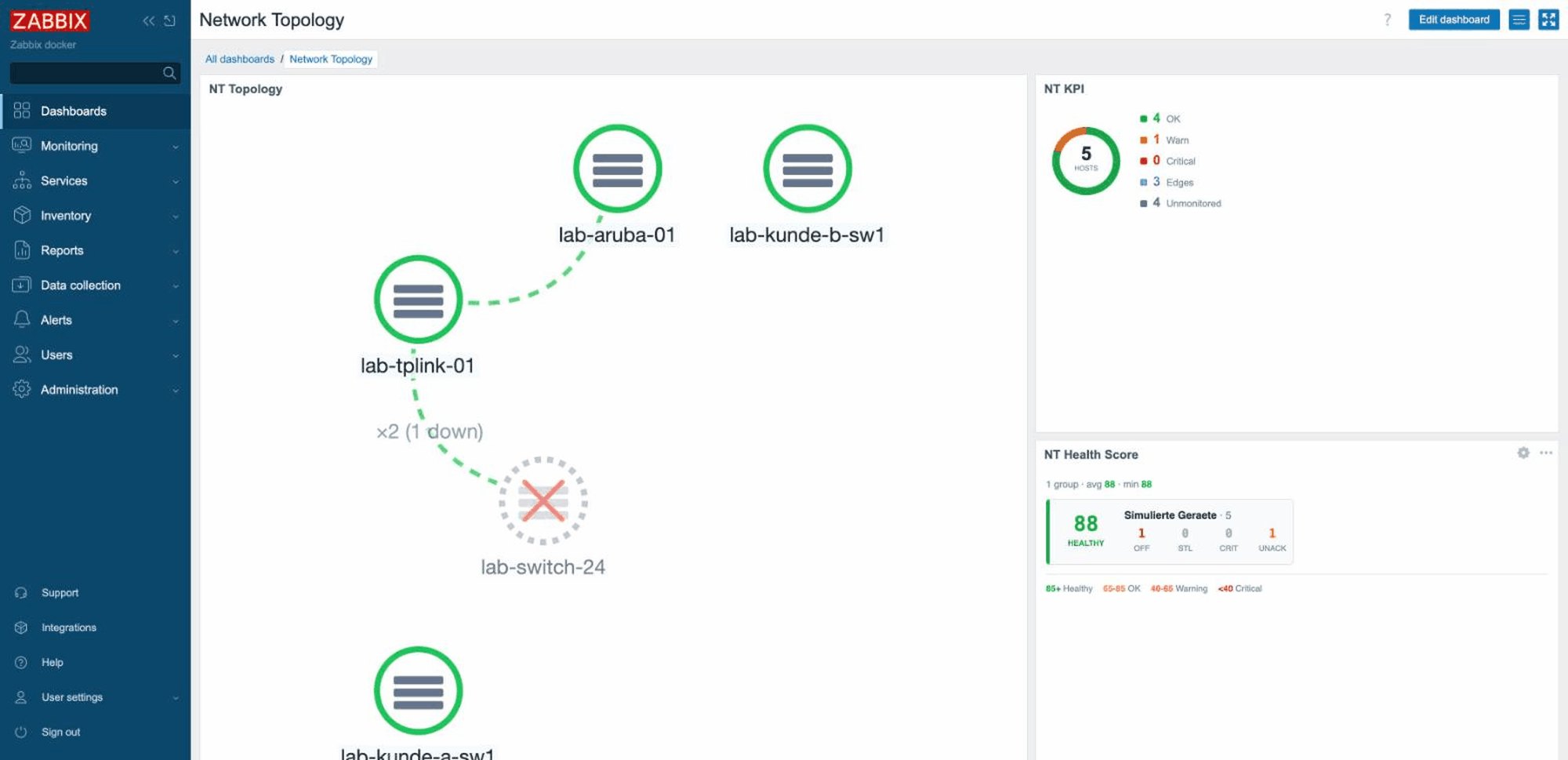

Os access points mostram SSIDs, contagem de clientes e rádios; mais o oitavo widget (NT WLAN).
Os access points mostram SSIDs, contagem de clientes e rádios; mais o oitavo widget (NT WLAN).
v5.5.69
Visão Plan — planta baixa e aérea
Posicione dispositivos numa planta baixa carregada ou numa imagem aérea mundial — onde estão fisicamente.
Posicione dispositivos numa planta baixa carregada ou numa imagem aérea mundial — onde estão fisicamente.
v5.5.65
PoE por porta + orçamento do switch
Classe e consumo PoE por porta, e o orçamento total do switch na faceplate.
Classe e consumo PoE por porta, e o orçamento total do switch na faceplate.
v5.5.39
Anéis & spanning-tree
Ciclos no grafo LLDP/CDP são detectados e marcados como seguros ou loop — usando o estado STP por host, não só as arestas.
Ciclos no grafo LLDP/CDP são detectados e marcados como seguros ou loop — usando o estado STP por host, não só as arestas.
v5.5.27
Encontre o dispositivo na porta
Em que porta de switch está um MAC, IP ou IPv6 — só por API via FDB/ARP/ND, compatível com proxy, honesto quanto à ambiguidade.
Em que porta de switch está um MAC, IP ou IPv6 — só por API via FDB/ARP/ND, compatível com proxy, honesto quanto à ambiguidade.
v5.5.24
Tema adaptativo + Zabbix 8
O modo escuro mede as cores do Zabbix e integra-se ao dark-blue do Zabbix 8; verificado no 8.0rc1.
O modo escuro mede as cores do Zabbix e integra-se ao dark-blue do Zabbix 8; verificado no 8.0rc1.
v5.5.2
Seis revisões, reforçado
arestas duplas por ordem de porta corrigidas, arestas falsas (internet / bolha de pontas) fora das estatísticas e do styling, badges do modo escuro, novos testes.
arestas duplas por ordem de porta corrigidas, arestas falsas (internet / bolha de pontas) fora das estatísticas e do styling, badges do modo escuro, novos testes.
v5.5.1
Mostrar mais, sem carga extra
bolhas de pontas por switch, RX/TX e uptime por cabo, fantasma→host com lookup de fabricante — tudo de dados já coletados.
bolhas de pontas por switch, RX/TX e uptime por cabo, fantasma→host com lookup de fabricante — tudo de dados já coletados.
v5.5.0
3× mais rápido + export NetBox
mapa completo (1000 hosts) de 4681 para 1581 ms via uma varredura por janela; grupos abrem nível a nível; export de cabos para o NetBox.
mapa completo (1000 hosts) de 4681 para 1581 ms via uma varredura por janela; grupos abrem nível a nível; export de cabos para o NetBox.
v5.4.0
Links paralelos — uma linha por cabo
bundles LACP se abrem em leque no zoom, virando uma aresta por cabo (portas, tráfego, utilização próprios); coluna de porta do outro lado + exportação CSV na tabela.
bundles LACP se abrem em leque no zoom, virando uma aresta por cabo (portas, tráfego, utilização próprios); coluna de porta do outro lado + exportação CSV na tabela.
